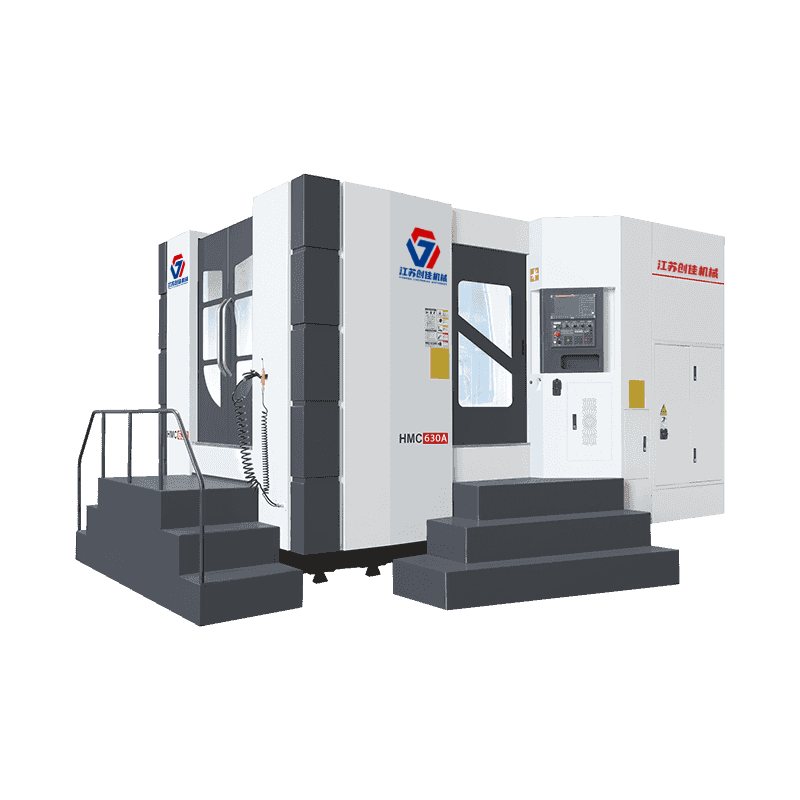

Pusat Pemesinan Horisontal HMC630A (T Positif).
Pusat Pemesinan Horisontal HMC630A (T Positif).
Pusat Pemesinan Horisontal HMC630A (T Positif).
Pusat Pemesinan Horisontal HMC630A (T Positif).

Pusat Pemesinan Horisontal HMC630A (T Positif).

Tempat tidur mengadopsi tata letak struktur T positif, meja bergerak maju mundur (sumbu Z), headstock bergerak ke atas dan ke bawah (sumbu Y) dan kolom bergerak ke kiri dan kanan (sumbu X), serta dilengkapi dengan meja putar dan perpustakaan alat tipe lengan alat. Benda kerja setelah penjepitan dapat menyelesaikan penggilingan multi-sisi, pengeboran, pengeboran, reaming, penyadapan, dan proses lainnya, secara efektif meningkatkan efisiensi, sekaligus mengurangi kesalahan kumulatif yang disebabkan oleh penjepitan ganda benda kerja. Cocok untuk semua jenis bagian berbentuk khusus, mengirimkan bagian kotak.
Dapatkan Penawaran Lebih Banyak Produk
PREV：Pusat Pemesinan Horisontal HMC800A (T Positif).
NEXT：Pusat Pemesinan Horisontal HMC-800 (T Terbalik).
  • Perkenalan
  • Parameter
  • Tabel Konfigurasi Produk

  • · Tempat tidur terbuat dari bahan besi cor berkekuatan tinggi, dan diberi perlakuan panas untuk menghilangkan tekanan internal. Setelah analisis elemen hingga, tata letak perkuatan dioptimalkan untuk sepenuhnya memenuhi kebutuhan pemotongan torsi tinggi oleh peralatan mesin. Saluran spiral dirancang masing-masing di sisi kiri dan kanan untuk memfasilitasi pembuangan sisa serbuk besi secara tepat waktu.

    · Desain struktur kolom berdinding ganda, susunan tulangan radial multi titik di dalam, susunan penampang bentang besar di bagian bawah, kekakuan yang baik.

    · Statistik elemen struktur hingga dan dinamika headstock, analisis desain struktur yang masuk akal, dan kombinasi penguat batang memastikan kekakuan tinggi dari headstock dan memastikan kekakuan pemesinan bagian spindel.

    · Peralatan mesin dilengkapi dengan meja berputar, yang mengurangi waktu siaga mesin menjepit benda kerja dan sangat meningkatkan efisiensi pemrosesan. Roda gigi cacing presisi tinggi menggerakkan meja putar untuk berputar, dan mengadopsi cakram gigi tikus presisi tinggi dengan mekanisme pengatur tekanan oli untuk memastikan posisi penjepitan meja dan memastikan kelancaran dan getaran meja selama proses pemotongan.

  • Parameter tekniS utama puSat permesinan horizontal HMC-630

    proyek

    Parameter utama:

    Rentang pemrosesan

    Perjalanan sumbu X (kiri dan kanan)

    mm

    1050

    Perjalanan sumbu Y (atas dan bawah)

    mm

    950

    Perjalanan sumbu Z (depan dan belakang)

    mm

    1000

    Jarak dari ujung spindel ke tengah meja

    mm

    135-1135

    Jarak dari pusat spindel ke permukaan kerja

    mm

    80-1030

    meja kerja

    Jumlah meja kerja

    --

    1

    Luas Meja (A×B)

    mm

    630×630

    Sudut belah minimal

    Anda

    1°

    Penahan beban maksimal

    kg

    1200

    T-slot (jumlah slot× lebar × jarak)

    mm

    5×20×125

    poros

    Metode penggerak spindel

    Digerakkan oleh sabuk

    Spindel lancip

    --

    BT50

    Kecepatan spindel

    rpm

    6000

    Kekuatan spindel

    Kw

    15/18.5 (Luas Area Motorik)

    Spindel torsi (S1/S2)

    Nm

    143/191

    Penggerak umpan

    Kecepatan lintasan cepat sumbu X, Y, Z

    bulan/menit

    30/30/30

    Daya motor servo sumbu X, Y, Z

    Kw

    3/3/3

    Torsi motor servo sumbu X, Y, Z

    Nm

    36/36/36

    Diameter sekrup sumbu X, Y, Z

    mm

    50/50/50

    X, Y, Z lebar rel linier tugas berat

    mm

    55/55/55

    Majalah alat

    Kapasitas alat magasin

    40

    Waktu penempatan alat

    s

    4.5

    Diameter alat maksimum

    mm

    125/225

    Panjang maksimal majalah alat

    mm

    350

    Alat berat maksimal

    kg

    20

    presisi

    Akurasi posisi     （VDI ​​​​3441）

    mm

    0.008

    Pengulangan（VDI 3441）

    mm

    0.005

    Akurasi segmentasi sumbu B （VDI 3441）

    busur-detik

    10

    Akurasi campuran sumbu B （VDI 3441）

    busur-detik

    2

    membentuk

    Panjang× lebar× tinggi

    mm

    5000×4700×3500

    berat

    kg

    21000

    Tekanan udara terkompresi

    MPa

    0.6

    Catu daya peralatan mesin

    V/Hz

    380V/50Hz

  • Konfigurasi standar

    HMC-630A (T Positif)

    1

    Sistem FANUC

    2

    Poros Sabuk BT50

    3

    ATC lengan alat BT50-40T

    4

    Meja putar 600×600 (pengindeksan 1°)

    5

    Pemotongan dan peniupan spindel

    6

    Memotong sistem pendingin

    7

    Sistem pelumasan mandiri

    8

    Penjaga yang tertutup sepenuhnya

    9

    Spiral chip konveyor

    10

    Tangki udara standar

    11

    Pistol air bersih dan pistol udara di sisi operasi

    12

    Penukar panas kabinet listrik

    13

    Lampu kerja

    14

    Lampu peringatan

    15

    Kotak peralatan dan perkakas

    16

    Baut jangkar

    17

    Transformator

    Konfigurasi Opsional

    1

    MITSUBISHI/SIEMENS/SYNTEC

    2

    Rantai chip konveyor

    3

    Headstock roda gigi BT50

    4

    Spindel tengah outlet 30bar

    5

    Pemisah minyak dan udara jenis pengikis

    6

    BT50-60T lengan alat ATC

    7

    Meja putar 630×630 (pengindeksan 0,001°)

    8

    Pintu pengaman

    9

    Sistem pengukuran alat otomatis

    10

    Sistem pengukuran benda kerja otomatis

Pabrik

  • Peralatan pabrik
  • Peralatan pabrik
  • Peralatan pabrik
  • Peralatan pabrik
  • Peralatan pabrik
  • Proses produksi
  • Proses Produksi
  • Kantor


Produk Terkait

Tentang
Jiangsu Chuangjia Machinery Co., LTD.
Jiangsu Chuangjia Machinery Co., LTD. milik Nantong Zhongnan Intelligent Technology Co., Ltd. Perusahaan grup ini memiliki Zhongnan CNC Marine Tool, Xinsheng CNC technology, dan anak perusahaan lainnya.

Sejak didirikan pada tahun 2000, dimulai dengan memproduksi mesin gerinda permukaan, dan secara bertahap berkembang menjadi pusat permesinan CNC kelas atas dan manufaktur dengan lini produksi pusat permesinan vertikal CNC, pusat permesinan gantry presisi tinggi, pusat permesinan horizontal, mesin penggilingan horizontal vertikal CNC, pusat kompleks pembubutan dan penggilingan, mesin penggiling presisi CNC, lini produksi produk pengecoran dan lini produk peralatan mesin lainnya. Perusahaan grup memiliki lini produksi yang lengkap, memiliki pengecoran profesionalnya sendiri, bengkel pemrosesan lembaran logam, bengkel pengecatan, dll. Ini adalah produsen profesional dengan produk yang diinginkan dan kekuatan teknis yang kuat dalam rantai industri pemotongan logam dalam negeri. Produk perusahaan banyak digunakan di bidang safir, mobil, energi baru, pembuatan cetakan, dan bidang industri lainnya.

Jiangsu Chuangjia memiliki taman produksi seluas 100.000 meter persegi. Ada lebih dari 380 karyawan, 30 mesin senior, dan 20 insinyur R&D. Perusahaan grup ini memiliki pusat penelitian dan pengembangan teknologinya sendiri - Lembaga Penelitian mesin penggiling, dan telah membangun kantor desain CAD canggih dalam negeri, memperoleh sejumlah paten penemuan independen. Kapasitas produksi mencakup seluruh rantai produksi manufaktur pengecoran, permesinan, pengecatan, perakitan, commissioning, inspeksi, dll.

Misi kami: "teknologi indah, mengikuti profesional". Konsep layanan kami adalah "inovasi, kreasi, integritas, kualitas". Sangat menantikan kerjasama win-win dengan Anda dan menciptakan bisnis yang baik bersama.
Sertifikat Kehormatan
  • Sertifikat
  • Sertifikat
  • Sertifikat
  • Sertifikat
  • Sertifikat
  • Sertifikat
  • Sertifikat
  • Sertifikat
Berita
Umpan Balik Pesan

Pengetahuan Produk

Pengantar Pusat Pemesinan Horisontal Getaran Frekuensi Tinggi HMC630A (T Positif).
Itu HMC630A (Positif T) Pusat Pemesinan Horisontal Getaran Frekuensi Tinggi mewakili puncak teknik canggih di bidang permesinan CNC. yang dipilih oleh Jiangsu Chuangjia Machinery Co., Ltd., sebuah perusahaan yang diakui komitmennya terhadap inovasi sejak didirikan pada tahun 2000, pusat permesinan ini mewujudkan evolusi teknologi presisi yang disesuaikan untuk penerapan industri dengan permintaan tinggi. Ketika lanskap manufaktur terus beralih ke arah efisiensi dan akurasi yang lebih tinggi, HMC630A muncul sebagai alat penting yang selaras dengan kebutuhan industri kontemporer.

Dari awal yang sederhana sebagai produsen mesin gerinda permukaan, Jiangsu Chuangjia telah memperluas portofolio produknya secara signifikan hingga mencakup beragam mesin CNC, seperti pusat permesinan vertikal, pusat permesinan gantri presisi tinggi, dan berbagai jenis pusat permesinan horizontal. Transformasi ini tidak hanya mencerminkan ambisi perusahaan tetapi juga dedikasinya untuk memenuhi tuntutan industri pemotongan logam yang terus berkembang. HMC630A merupakan bukti komitmen ini, mengintegrasikan teknologi terkini dengan desain yang kuat untuk memberikan kinerja yang tak tertandingi. Inti dari kemampuan HMC630A adalah teknologi getaran frekuensi tinggi, yang membedakannya dari pusat permesinan tradisional. Fitur inovatif ini meningkatkan kemampuan alat berat untuk melakukan pemotongan rumit dengan presisi luar biasa sekaligus mempertahankan hasil akhir permukaan yang unggul. Getaran frekuensi tinggi memfasilitasi penghilangan material secara efektif, memungkinkan kecepatan pemesinan lebih cepat dan mengurangi keausan pahat, sehingga mengoptimalkan proses pemesinan secara keseluruhan. Teknologi ini tidak hanya meningkatkan produktivitas namun juga berkontribusi pada umur panjang alat dan alat berat itu sendiri.

Selain spesifikasi teknisnya yang mengesankan, HMC630A dirancang untuk keserbagunaan, sehingga cocok untuk berbagai aplikasi di berbagai industri. Presisi dan efisiensinya sangat bermanfaat di sektor-sektor seperti dirgantara, otomotif, manufaktur cetakan, dan energi baru. Industri-industri ini memerlukan standar akurasi dan kecerahan yang tinggi, dan HMC630A dirancang untuk memenuhi dan melampaui ekspektasi ini. Kemampuan alat berat ini untuk menangani geometri kompleks dan berbagai material, termasuk logam keras dan paduan, semakin menegaskan kemampuan adaptasinya dalam beragam lingkungan manufaktur. Fasilitas produksi canggih di Jiangsu Chuangjia memainkan peran penting dalam pengembangan HMC630A. Perusahaan yang mengoperasikan lini produksi mencakup pengecoran sendiri, bengkel pemrosesan lembaran logam, dan fasilitas pengecatan. Pendekatan terpadu ini tidak hanya memastikan kelancaran proses produksi tetapi juga kualitas tetap terjaga di setiap tahap. Dengan taman produksi seluas 100.000 meter persegi dan tenaga kerja penyelamatan lebih dari 380 karyawan, Jiangsu Chuangjia dilengkapi untuk memenuhi permintaan skala besar sambil mematuhi standar kualitas yang ketat. Fokus perusahaan pada penelitian dan pengembangan membedakannya dalam spesies kompetitif permesinan CNC. Pendirian Institut Penelitian Mesin Gerinda, serta kantor desain CAD yang canggih, menunjukkan komitmen Jiangsu Chuangjia dalam mendorong inovasi. Tim ahli berpengalaman dan spesialis R&D bekerja secara kolaboratif untuk mengembangkan teknologi baru dan meningkatkan proses yang ada, memastikan bahwa HMC630A menggabungkan kemajuan terkini dalam teknologi permesinan. Banyaknya paten penemuan independen yang dipegang oleh perusahaan membuktikan kepemimpinannya dalam inovasi dan keunggulan teknologi.

Efisiensi operasional HMC630A semakin ditingkatkan dengan antarmuka yang ramah pengguna dan kemampuan otomatisasi tingkat lanjut. Dirancang dengan mempertimbangkan operator, alat berat ini dilengkapi kontrol intuitif yang memfasilitasi kemudahan penggunaan, sehingga mengurangi kurva pembelajaran bagi operator baru. Fitur otomatis, seperti mengubah alat dan sistem memuat benda kerja otomatis, meningkatkan produktivitas dengan meminimalkan waktu henti dan memungkinkan pengoperasian tanpa pengawasan. Hal ini khususnya menguntungkan dalam kondisi produksi bervolume tinggi di mana memaksimalkan output sambil menjaga kualitas sangatlah penting. Jiangsu Chuangjia sangat menekankan kepuasan pelanggan. Perusahaan memahami bahwa keberhasilan produknya terkait langsung dengan dukungan yang diberikan kepada kliennya. Dengan tim yang terdiri dari para profesional dan insinyur dukungan teknis, Jiangsu Chuangjia memastikan bahwa pelanggan menerima panduan dan bantuan yang mereka perlukan untuk mengoptimalkan penggunaan HMC630A. Komitmen terhadap layanan pelanggan ini tidak hanya meningkatkan pengalaman pengguna tetapi juga membangun hubungan jangka panjang dengan klien di berbagai industri.
