Mesin Gerinda Permukaan Presisi M3060
Mesin Gerinda Permukaan Presisi M3060
Mesin Gerinda Permukaan Presisi M3060
Mesin Gerinda Permukaan Presisi M3060
Mesin Gerinda Permukaan Presisi M3060
Mesin Gerinda Permukaan Presisi M3060
Mesin Gerinda Permukaan Presisi M3060
Mesin Gerinda Permukaan Presisi M3060
Mesin Gerinda Permukaan Presisi M3060

Mesin Gerinda Permukaan Presisi M3060

Presisi tinggi/kecepatan tinggi/mudah dioperasikan mesin penggiling permukaan CNC hidrolik sumbu X/servo sumbu YZ/sistem CNC. Struktur perosotan silang, rel V ganda pada meja/rel sadel V ganda, rel sumbu Z. Fungsi siklus ganti bawah roda gerinda Opsional, halaman kontrol sistem memudahkan untuk mengatur parameter ganti secara manual.
Dapatkan Penawaran Lebih Banyak Produk
PREV：Mesin Gerinda Permukaan Presisi M4080
NEXT：Mesin Gerinda Permukaan Presisi M2550
  • Perkenalan
  • Parameter
  • Tabel Konfigurasi Produk

  • Mesin gerinda permukaan meja persegi panjang sumbu horizontal M3060 adalah salah satu peralatan mesin berkinerja tinggi dengan kontrol penggilingan umpan CNC yang dikembangkan oleh perusahaan kami. Desain peralatan struktur mesin lebih masuk akal, dan kekakuan peralatan mesin, akurasi retensi, dan resolusi mendekati. Hal ini terutama cocok untuk penggilingan presisi berbagai bahan logam, kemiringan dan bentuk tertentu, dan banyak digunakan dalam otomotif, elektronik, peralatan medis, mesin presisi, pembuatan cetakan dan industri lainnya.

    Karakteristik struktural

    ● Mesin ini mengadopsi tata letak palet silang, dan mengadopsi komponen utama

    struktur simetris baru.

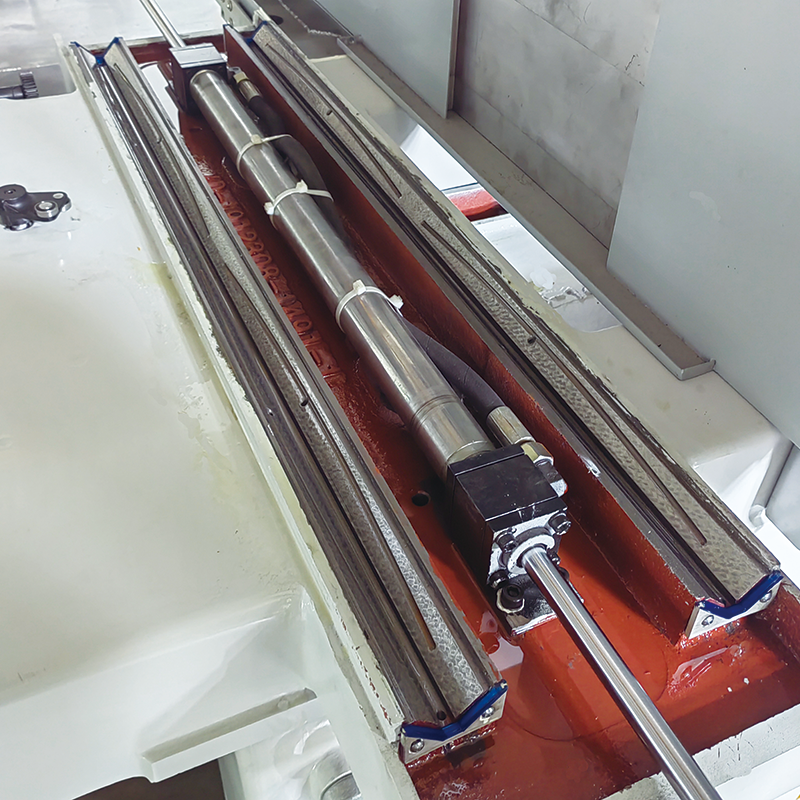

    ● Meja dan pelana mengadopsi struktur pemandu V ganda, yang dapat dipertahankan

    presisi mesin untuk waktu yang lama melalui pengikisan presisi.

    ● Kepala gerinda digerakkan oleh rel kawat presisi yang telah ditekan sebelumnya dan

    sekrup bola presisi untuk memastikan umpan presisi tinggi.

    ● Spindel adalah spindel kepala gerinda halus, dan spindel motor adalah

    terhubung langsung dengan spindel dengan kopling elastis.

    ● Kontrol motor servo sumbu Y/Z, dapat mencapai penggilingan otomatis, meningkatkan efisiensi pemrosesan.

    ● Pompa pelumasan otomatis digunakan untuk melumasi rel pengemudi sekrup guna meningkatkan masa pakai.

    Deskripsi fungsi mesin penggiling permukaan meja persegi panjang sumbu horizontal M2050

    1. Mode kerja: manual, kontinu, semi otomatis, otomatis penuh

    2. Mode meja kerja: manual, otomatis (kepala gerinda sebelum dan sesudah tekanan hidrolik, abaikan)

    3. Kepala gerinda : berhenti, lari

    4. Hidrolik : berhenti, lari

    5. Pompa udara: berhenti, jalankan

    6. Jumlah langkah sumbu Y: jumlah langkah depan dan belakang sumbu Y otomatis

    7. Penggilingan otomatis, menampilkan kelebihan penggilingan.

    2. laju umpan Z penggilingan kasar: setiap jumlah umpan (satuan UM)

    Penggilingan kasar Z Penggilingan total: total umpan (satuan UM)

    Kecepatan pengumpan Z penggilingan: per pengumpan (satuan UM)

    Penggilingan Z Penggilingan total: Total umpan (satuan UM)

    Penggilingan ringan: tidak ada waktu penggilingan pakan

  • proyek

    satuan

    M3060

    Tipe- lintasslide

    kemampuan

    Ukuran meja (P×L)

    mm

    600×300

    Jumlah maksimum pergerakan meja

    sekitar

    mm

    720

    Sebelum dan sesudahnya

    mm

    360

    Jarak maksimum dari meja ke tengah spindel

    mm

    650

    Berat maksimum meja (termasuk mangkuk penghisap)

    kg

    400

    Meja Kerja &

    Memberi makan ke depan dan ke belakang

    Slot T meja

    mm×N

    14×1

    Kecepatan meja

    bulan/menit

    5～25

    Roda tangan elektronik depan dan diberi makan di belakang

    mm

    0.001

    Pengumpanan depan dan belakang otomatis

    mm

    0,1-8

    Besarnya gerakan cepat maju mundur

    mm/menit

    900

    Memberi makan ke atas dan ke bawah

    Roda tangan elektronik atas dan bawah diberi umpan

    mm

    0.001

    Pengumpanan otomatis atas dan bawah

    mm

    0,001-0,02

    Naik turun jumlah gerakan cepat

    mm/menit

    300

    Poros roda gerinda

    Ukuran gerinda (diameter luar× ketebalan × diameter dalam)

    mm

    Φ350×20～40×Φ127

    Kecepatan spindel

    50HZ

    rpm

    1450

    60HZ

    rpm

    1740

    Motor

    Spindel motor

    HP

    5HP

    Motor depan dan belakang

    Di dalam

    400

    Motor atas dan bawah

    Di dalam

    750

    Motor hidrolik

    HP

    3

    Siram motor

    HP

    1/4

    Dimensi berat

    Mesin tinggi

    mm

    1950

    Luas lantai (P×L)

    mm

    2050×1800

    Berat mesin

    kg

    2800

  • Konfigurasi standar

    Seri. TIDAK.

    Nama

    1

    kotak peralatan

    2

    Obeng

    3

    Chuck elektromagnetik

    4

    Kunci roda gerinda

    5

    Roda gerinda

    6

    Penjepit roda gerinda

    7

    Bingkai keseimbangan roda gerinda

    8

    Mandrel keseimbangan roda gerinda

    9

    Lemari roda

    10

    Tangki pemisah magnetik

    11

    Pembangkit listrik hidrolik

    Konfigurasi Opsional

    Seri. TIDAK.

    Nama

    1

    Lembaran logam yang terlindungi sepenuhnya

    2

    Pengumpul debu

    3

    Pembalut roda gerinda otomatis

    4

    Perangkat penyaring pita kertas
